真空/气氛管式炉的简介
真空/气氛管式炉，是博纳热窑炉自主研发生产的、节能、新型电炉，采用采用管式结构，进口合金加热丝，快速升温，可抽真空、通入多路气氛(惰性气氛或者氢气，也叫做多通道管式炉)，寿命更长，发热效率更高。
具有合理的双层壳体结构,表面温度小于等于40°C ,外观美观大方, 采用冷轧钢板,数控机床和高精密的激光切割机、数控折弯机加工成,表面采用美观、双色氧化粉末进行静电喷塑,从而达到经久、不掉色、耐高温、耐腐蚀的表面处理。

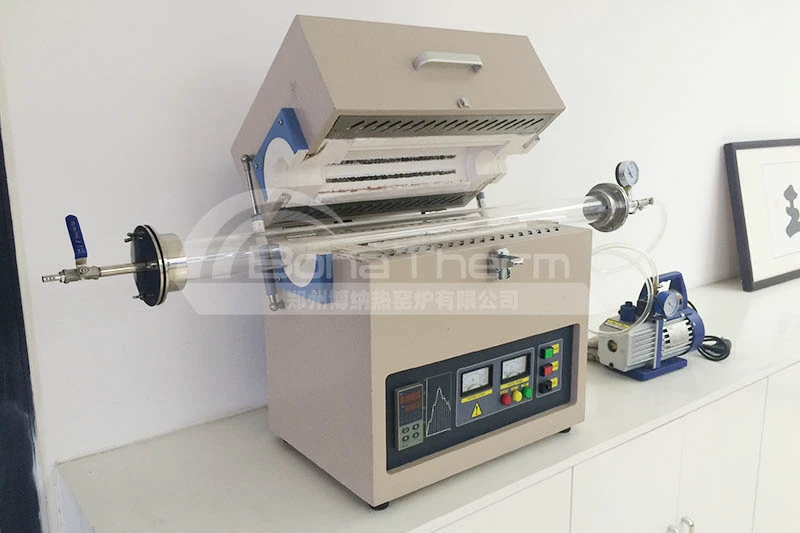

实验室用真空管式炉

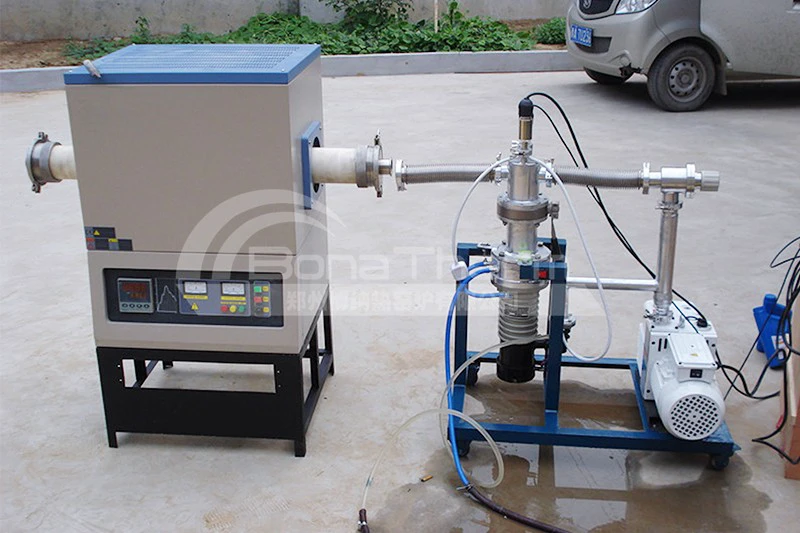

真空管式炉
迷你（小型）真空管式炉实拍
真空/气氛管式炉的应用领域
主要针对实验室在真空或者保护气氛下对样品的热处理,陶瓷冶金、电子玻璃、化工、机械耐火材料、特种材料、建材、高校、科研院所、工矿企业做粉末焙烧、陶瓷烧结、高温实验、材料处理，科研院所、工矿企业做高温气氛烧结、气氛还原、CVD实验、真空退火等。
真空/气氛管式炉的组成结构
炉体：包括真空室、保温层、炉膛等功能部件。耐热优质橡胶圈密封，保证良好的密封性。碳钢外壳和陶瓷纤维衬里室，双层结构，带冷却风扇。

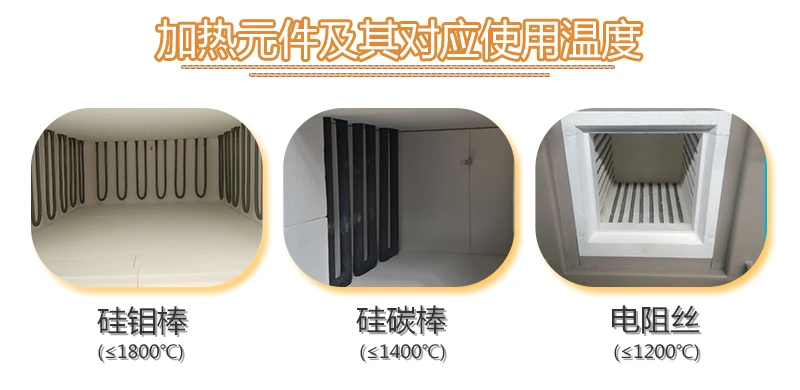

加热元件：根据炉温选择不同的加热元件,加热元件分为:电炉丝、电阻带、硅碳棒、硅钼棒、钼丝。
真空系统：包括真空泵、真空阀门、真空测量仪表等。
供气系统：包括气体钢瓶、气体流量计、预热器等。
控制系统：包括电源、操作面板、控制系统等。通过SCR功率控制的30步可编程温度，由PID自动控制。
进气口设计：炉管两端不锈钢法兰密封,可在真空下工作,法兰上有进气口和出气口, 可通入保护气体,不锈钢法兰快开设计,方便进出物料
真空/气氛管式炉的工作原理
真空/气氛管式炉采用真空管式结构，通过抽真空技术将炉膛内的气体抽出，以保持炉内低气压状态。
在加热过程中，加热系统产生高温辐射，将炉膛内的工件加热。
同时，真空系统能够保证炉膛内的真空度，使得工件能够在高温、低氧的环境下进行热处理或烧成等处理过程。
真空/气氛管式炉的特点
高温、快速加热：真空管式炉的加热系统和真空结构能够实现高温、快速加热，使得工件能够在短时间内达到所需的温度。
大面积加热：真空管式炉的炉膛一般较大，能够同时加热多个工件，提高了生产效率。
真空环境：真空管式炉能够保证炉膛内的低气压状态，使得工件能够在低氧环境下进行热处理或烧成等处理过程，提高了产品质量和性能。
高精度控温：真空管式炉的加热系统和温度控制器能够实现高精度控温，保证了工件的加热质量和加工精度。
操作简便：真空管式炉的控制系统操作简便，易于维护。
含钼电阻丝加热真空管式炉技术参数：
| 型号 | 炉管直径x加热区长度 | 功率 | 最大工作温度 | 热电偶 | 炉管材质 | 加热元件 |
|---|---|---|---|---|---|---|
| BR-12NT-40/300 | 40x300mm | 3KW |
1200℃ |
K型 |
石英管 |
含钼电阻丝 |
| BR-12NT-60/300 | 60x300mm | 3 KW | ||||
| BR-12NT-80/300 | 80x300mm | 5 KW | ||||
| BR-12NT-100/300 | 100x300mm | 5 KW | ||||
| BR-12NT-120/300 | 120x300mm | 6 KW | ||||
| BR-12NT-40/450 | 40x450mm | 3 KW | ||||
| BR-12NT-60/450 | 60x450mm | 3 KW | ||||
| BR-12NT-80/450 | 80x450mm | 5 KW | ||||
| BR-12NT-100/450 | 100x450mm | 5KW | ||||
| BR-12NT-120/450 | 120x450mm | 6 KW |
硅碳棒加热真空管式炉技术参数：
| 型号 | 炉管直径x加热区长度 | 功率 | 最大工作温度 | 热电偶 | 炉管材质 | 加热元件 |
|---|---|---|---|---|---|---|
| BR-14ST-40/300 | 40x300mm | 4 KW |
1400oC |
S型 |
刚玉管 |
硅碳棒 |
| BR-14ST-60/300 | 60x300mm | 4 KW | ||||
| BR-14ST-80/300 | 80x300mm | 4KW | ||||
| BR-14ST-100/300 | 100x300mm | 6 KW | ||||
| BR-14ST-120/300 | 120x300mm | 6 KW | ||||
| BR-14ST-40/450 | 40x450mm | 4 KW | ||||
| BR-14ST-60/450 | 60x450mm | 4 KW | ||||
| BR-14ST-80/450 | 80x450mm | 4KW | ||||
| BR-14ST-100/450 | 100x450mm | 6 KW | ||||
| BR-14ST-120/450 | 120x450mm | 6 KW |
硅钼棒加热真空管式炉技术参数：
| 型号 | 炉管直径x加热区长度 | 功率 | 最大工作温度 | 热电偶 | 炉管材质 | 加热元件 |
|---|---|---|---|---|---|---|
| BR-16MT-40/300 | 40x300mm | 4 KW |
1600oC |
B型 |
刚玉管 |
硅钼棒 |
| BR-16MT-60/300 | 60x300mm | 4 KW | ||||
| BR-16MT-80/300 | 80x300mm | 4KW | ||||
| BR-16MT-100/300 | 100x300mm | 6 KW | ||||
| BR-16MT-120/300 | 120x300mm | 6 KW | ||||
| BR-16MT-40/450 | 40x450mm | 5 KW | ||||
| BR-16MT-60/450 | 60x450mm | 5KW | ||||
| BR-16MT-80/450 | 80x450mm | 5KW | ||||
| BR-16MT-100/450 | 100x450mm | 7KW | ||||
| BR-16MT-120/450 | 120x450mm | 7KW |

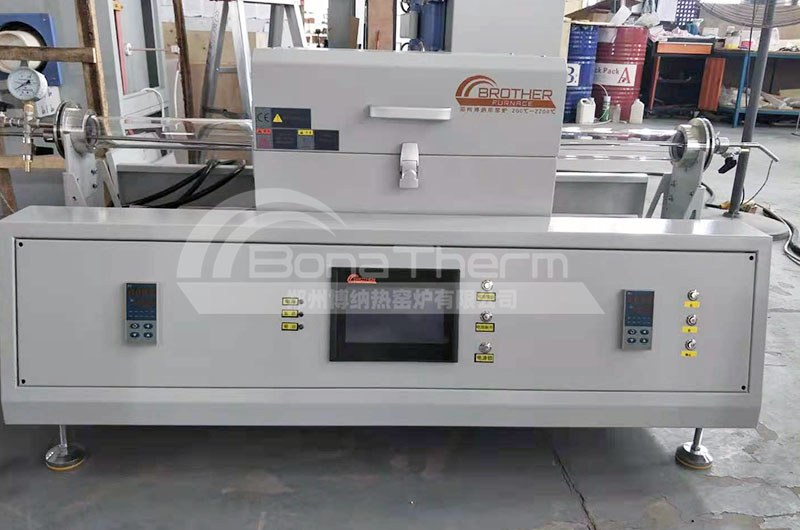

真空多温区管式炉简介：
博纳热多温区管式炉(双温区，三温区，五温区)，每个温区可单独控温，主要适用于在真空或保护气氛中，多种温度段下材料的预烧、烧结、镀膜、高温热解低温沉积(CVD)工艺，碳纳米管及硅纳米线的制备等。
标准配件：
管堵4只；热电偶1；根;炉管1根；真空泵1台；真空法兰1套；真空压力表 1个
含钼电阻丝加热双温区管式炉
| 型号 |
炉管直径
x加热区长度 |
功率 | 最大工作温度 | 温区 | 热电偶 | 炉管材质 | 加热元件 |
|---|---|---|---|---|---|---|---|
| BR-12NT-40/220-2 | 40x220x220mm | 5 KW |
1200oC |
2温区 |
K型 |
石英管 |
含钼电阻丝 |
| BR-12NT-60/220-2 | 60x220x220mm | 5 KW | |||||
| BR-12NT-80/220-2 | 80x220x220mm | 6 KW | |||||
| BR-12NT-100/300-2 | 100x300x300mm | 12 KW | |||||
| BR-12NT-120/300-2 | 120x300x300mm | 12 KW |
硅碳棒加热双温区管式炉
| 型号 |
炉管直径
x加热区长度 |
功率 | 最大工作温度 | 温区 | 热电偶 | 炉管材质 | 加热元件 |
|---|---|---|---|---|---|---|---|
| BR-14ST-40/220-2 | 40x220x220mm | 5 KW |
1400oC |
2温区 |
S型 |
刚玉管 |
硅碳棒 |
| BR-14ST-60/220-2 | 60x220x220mm | 5 KW | |||||
| BR-14ST-80/220-2 | 80x220x220mm | 6 KW | |||||
| BR-14ST-100/300-2 | 100x300x300mm | 12 KW | |||||
| BR-14ST-120/300-2 | 120x300x300mm | 12 KW |
硅钼棒加热双温区管式炉
| 型号 |
炉管直径
x加热区长度 |
功率 | 最大工作温度 | 温区 | 热电偶 | 炉管材质 | 加热元件 |
|---|---|---|---|---|---|---|---|
| BR-16MT-40/220-2 | 40x220x220mm | 6KW |
1600oC |
2温区 |
B型 |
刚玉管 |
硅钼棒 |
| BR-16MT-60/220-2 | 60x220x220mm | 6KW | |||||
| BR-16MT-80/220-2 | 80x220x220mm | 6KW | |||||
| BR-16MT-100/300-2 | 100x300x300mm | 12 KW | |||||
| BR-16MT-120/300-2 | 120x300x300mm | 12 KW |
