产品介绍
立式管式炉，也叫做垂直管式炉，是一种先进的加热设备，采用立式管式结构，具有高温、快速、大面积加热等特点。

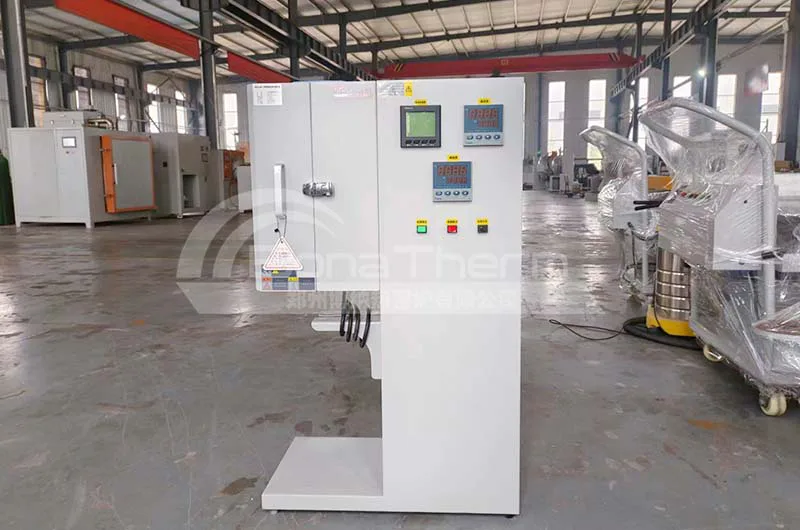

立式管式炉（定制的异形管，石英管，1200℃以下）

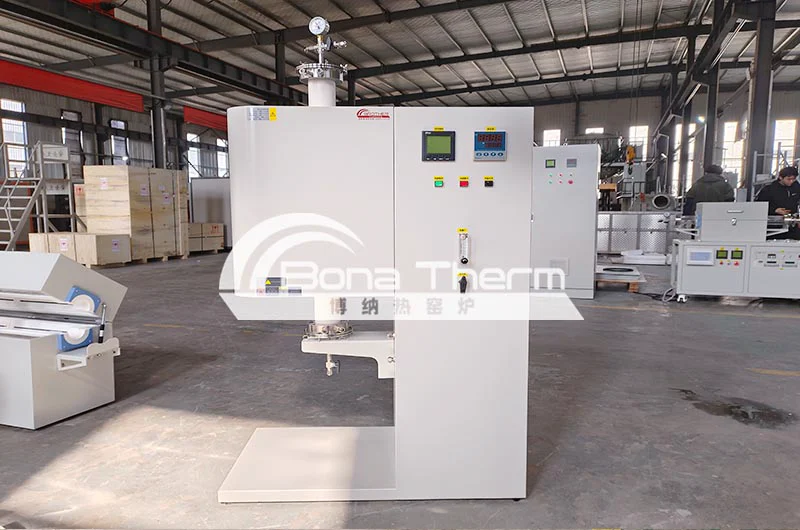

立式管式炉（刚玉管炉管，1600℃以内）
立式管式炉适用于科学研究、工业生产和实验室等领域，可应用干小型物料的热处理，以及立式CVD镀膜等，设备也可在气氛状态、真空状态下运行，也可作为普通管式炉使用，适用于高校实验室及科研院所等单位。

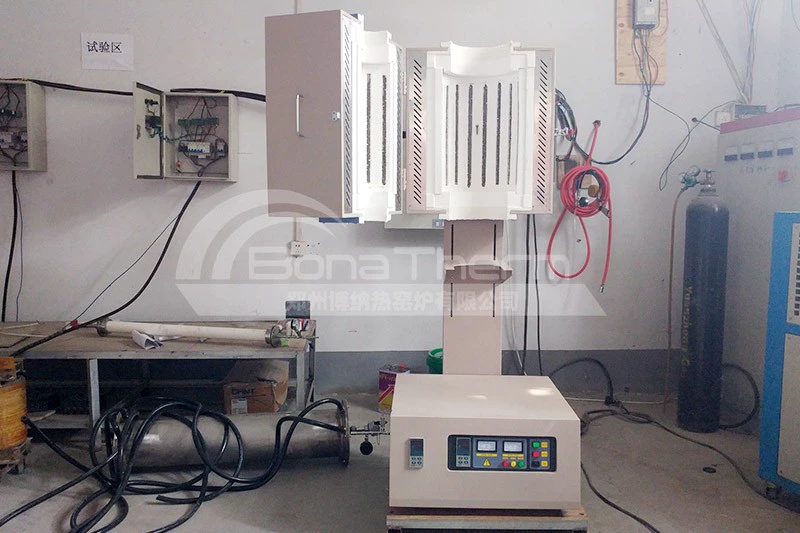

客户定制的流化床管式炉
根据客户需求，可立式管式炉可设置多温区、旋转等结构；

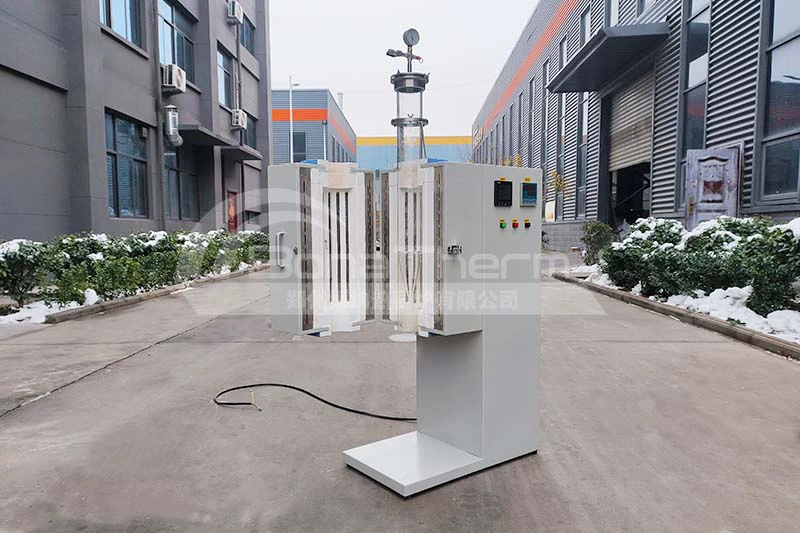

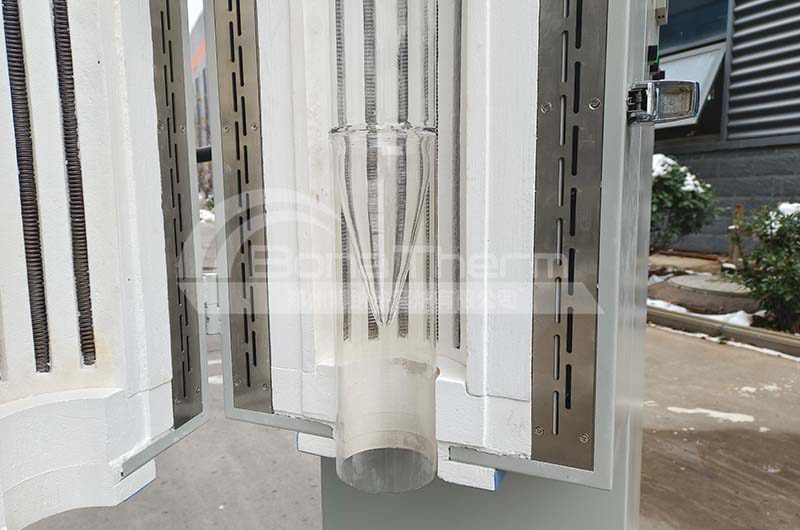

立式管式炉，客户定制的变径石英炉管

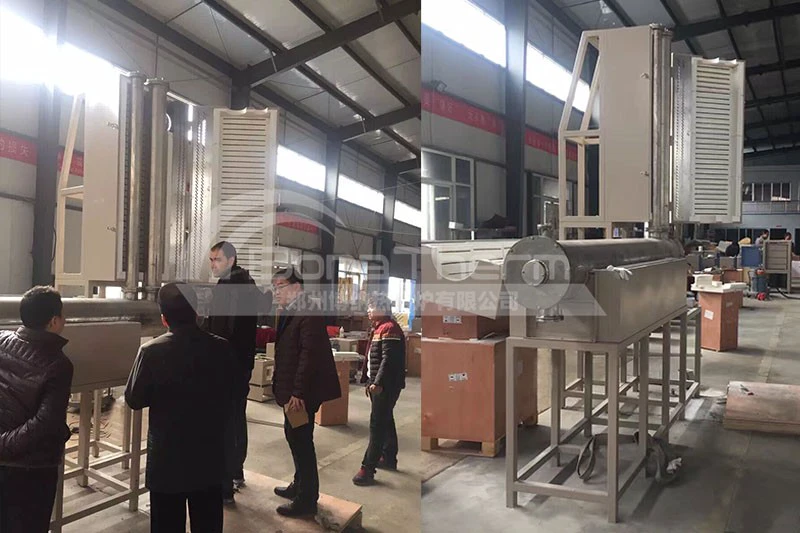

山西某高校定制高温管式裂解炉（配混气柜）
立式管式炉的组成结构
立式管式炉主要由以下几部分组成：
炉体：
包括炉壳、炉管、保温层、炉膛等功能部件。
立式管式炉常用炉管有几种：金属管（不锈钢炉管温度小于1100℃）、刚玉管（氧化铝炉管温度小于1700℃）、石英管（温度小于1400℃）。
加热系统：
包括加热器、热电偶、温度控制器等。
气体系统：
包括气体管道、气体调节阀等。
控制系统：
包括电源、操作面板、控制系统等。
安全保护系统：
包括紧急停炉装置、温度超限报警装置等。
立式管式炉的工作原理
立式管式炉采用垂直式管式结构，通过加热系统产生高温辐射，将炉膛内的工件加热。同时，根据需要，可以向炉膛内通入特定气体，通过气体系统进行控制。
加热系统和气体系统通过控制系统进行精确控制，实现温度、气流等参数的调节。安全保护系统能够确保实验过程的安全性和稳定性。
设备应用
针对材料的高温烧结工艺保证耐热及绝缘性可靠性设计，新型电极结构避免了高温炉电极漏水现象，并且加热系统中的易损部件更便于维修和更换。
耐热性高
安全性好
维修高效
立式/垂直管式炉主要用于
-
硬质合金
-
陶瓷（氧化锆陶瓷、氧化铝陶瓷等）
-
磁性材料
-
粉末材料
技术参数
含钼电阻丝加热立式管式炉参数
| 型号 | 炉管直径x加热区长度 | 功率 | 最大工作温度 | 热电偶 | 炉管材质 | 加热元件 |
|---|---|---|---|---|---|---|
| BR-12NVT-40/300 | 40x300mm | 3 KW |
1100oC |
K型 |
石英管 |
含钼电阻丝 |
| BR-12NVT-60/300 | 60x300mm | 3 KW | ||||
| BR-12NVT-80/300 | 80x300mm | 5 KW | ||||
| BR-12NVT-100/300 | 100x300mm | 5 KW | ||||
| BR-12NVT-120/300 | 120x300mm | 6 KW | ||||
| BR-12NVT-40/450 | 40x450mm | 3 KW | ||||
| BR-12NVT-60/450 | 60x450mm | 3 KW | ||||
| BR-12NVT-80/450 | 80x450mm | 5 KW | ||||
| BR-12NVT-100/450 | 100x450mm | 5KW | ||||
| BR-12NVT-120/450 | 120x450mm | 6 KW |
硅碳棒加热立式管式炉参数
| 型号 | 炉管直径x加热区长度 | 功率 | 最大工作温度 | 热电偶 | 炉管材质 | 加热元件 |
|---|---|---|---|---|---|---|
| BR-14SVT-40/300 | 40x300mm | 4 KW |
1300oC |
S型 |
刚玉管 |
硅碳棒 |
| BR-14SVT-60/300 | 60x300mm | 4 KW | ||||
| BR-14SVT-80/300 | 80x300mm | 4KW | ||||
| BR-14SVT-100/300 | 100x300mm | 6 KW | ||||
| BR-14SVT-120/300 | 120x300mm | 6 KW | ||||
| BR-14SVT-40/450 | 40x450mm | 4 KW | ||||
| BR-14SVT-60/450 | 60x450mm | 4 KW | ||||
| BR-14SVT-80/450 | 80x450mm | 4KW | ||||
| BR-14SVT-100/450 | 100x450mm | 6 KW | ||||
| BR-14SVT-120/450 | 120x450mm | 6 KW |
硅钼棒加热立式管式炉参数
| 型号 | 炉管直径x加热区长度 | 功率 | 最大工作温度 | 热电偶 | 炉管材质 | 加热元件 |
|---|---|---|---|---|---|---|
| BR-16MVT-40/300 | 40x300mm | 4 KW |
1500oC |
B型 |
刚玉管 |
硅钼棒 |
| BR-16MVT-60/300 | 60x300mm | 4 KW | ||||
| BR-16MVT-80/300 | 80x300mm | 4KW | ||||
| BR-16MVT-100/300 | 100x300mm | 6 KW | ||||
| BR-16MVT-120/300 | 120x300mm | 6 KW | ||||
| BR-16MVT-40/450 | 40x450mm | 5 KW | ||||
| BR-16MVT-60/450 | 60x450mm | 5KW | ||||
| BR-16MVT-80/450 | 80x450mm | 5KW | ||||
| BR-16MVT-100/450 | 100x450mm | 9KW | ||||
| BR-16MVT-120/450 | 120x450mm | 9KW |
