气氛热压烧结炉设备结构和功能、应用

气氛热压烧结炉是一种结合高温、高压和可控气氛环境的材料制备设备，广泛应用于高性能陶瓷、金属基复合材料、纳米材料等的致密化烧结。以下从设备结构、功能特点和应用。

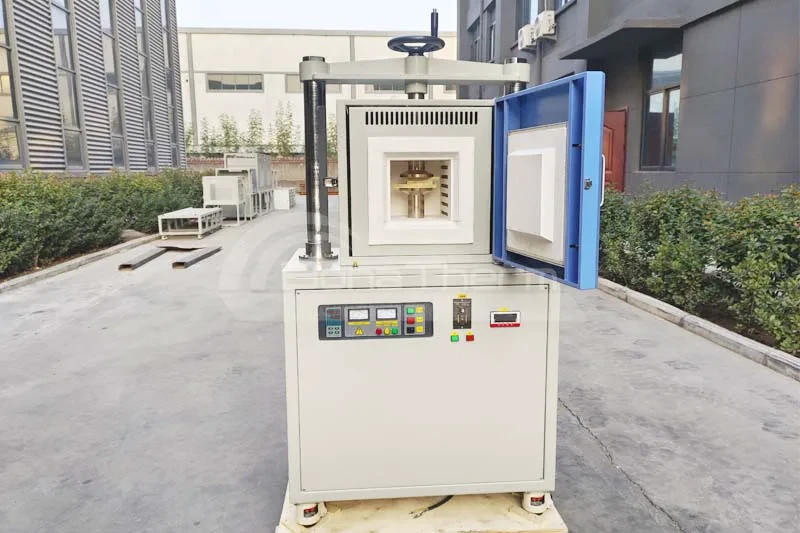

气氛热压烧结炉

一、气氛热压烧结炉设备结构

1、气氛热压烧结炉炉体

核心部分为耐高温、高压的密闭腔体，通常采用石墨、金属(如钼、不锈钢)或陶瓷材料内衬，外层为水冷夹层或保温层，确保热效率和安全性。

腔体设计需兼顾高温强度与气密性，常见结构为立式或卧式。

2、气氛热压烧结炉加热系统

加热元件：石墨电阻加热(最高温度可达2500℃)、钼丝/钨丝加热(用于惰性/还原性气氛)，或感应加热(快速升温)。

隔热层：多层碳毡、石墨毡或陶瓷纤维，减少热损失。

3、气氛热压烧结炉加压系统

压力源：液压系统(压力范围0~100 MPa)或机械加压装置，通过压头(石墨或硬质合金材质)对样品施加单向或双向压力。

压力控制：高精度传感器与伺服系统联动，实现恒压或梯度加压。

4、气氛热压烧结炉气氛控制系统

通入惰性气体(Ar、N₂)、还原性气体(H₂)或真空环境，防止材料氧化或促进特定反应。

配备流量计、气体净化装置和压力调节阀，精确控制气氛纯度与压力。

5、气氛热压烧结炉真空系统

机械泵+分子泵组合，实现高真空(10⁻³~10⁻⁵ Pa)，用于排除杂质气体或进行真空烧结。

6、气氛热压烧结炉冷却系统

循环水冷或气体快速冷却装置，避免材料因骤冷开裂，同时提高设备使用寿命。

7、气氛热压烧结炉温度与压力控制单元

热电偶(如W-Re热电偶)、红外测温仪实时监控温度，PID算法精准调节升温速率(0.1~50℃/min)。

压力反馈系统确保加压过程稳定。

8、气氛热压烧结炉安全保护系统

过温、过压、漏气、冷却水故障等自动报警及断电保护。

二、气氛热压烧结炉功能特点

1、高温高压协同作用

同步施加高温(1000~2500℃)和高压(10~100 MPa)，促进颗粒重排、扩散和塑性流动，显著降低烧结温度并提高致密度(可达99%以上)。

2、气氛可控性

惰性气氛保护易氧化材料(如Ti合金);还原性气氛去除氧化物杂质(如烧结WC-Co时通H₂);真空环境适用于高活性材料(如SiC)。

3、微观结构调控

通过调节温度-压力曲线，抑制晶粒异常长大，制备细晶或纳米结构材料。

4、高效致密化

相比常压烧结，热压烧结可缩短时间(数小时至数十小时)，减少能耗。

5、复杂形状成型

结合模具设计，直接烧结出近净形零件，减少后续加工成本。

三、气氛热压烧结炉应用领域

1、气氛热压烧结炉能陶瓷

结构陶瓷：氮化硅(Si₃N₄)、碳化硅(SiC)用于切削刀具、轴承;氧化铝(Al₂O₃)陶瓷基板。

2、功能陶瓷：

压电陶瓷(PZT)、透明陶瓷(YAG)。

3、金属陶瓷复合材料

4、硬质合金(WC-Co)、金属基复合材料(Al-SiC)、MAX相陶瓷(Ti₃SiC₂)。

5、碳材料

高密度石墨(燃料电池双极板)、金刚石-金属复合体(切削工具)、石墨烯增强材料。

6、功能材料

热电材料(Bi₂Te₃)、超导材料(MgB₂)、磁性材料(Nd-Fe-B)。

7、纳米材料与前沿研究

纳米晶陶瓷、高熵合金、金属-有机框架(MOFs)致密化。

四、气氛热压烧结炉技术优势与局限性

优势：致密化效率高、材料性能优异、适用性广。

局限性：设备成本高(百万级)、样品尺寸受限(通常直径<500 mm)、模具损耗大。领域三个方面进行详细介绍。
