台车式热处理炉技术解析与应用指南
在重型机械、航空航天及汽车制造领域，大型工件的热处理工艺直接决定了产品的最终性能与寿命。
台车式热处理炉凭借其卓越的承载能力与精准温控，成为现代工业热处理的核心装备。

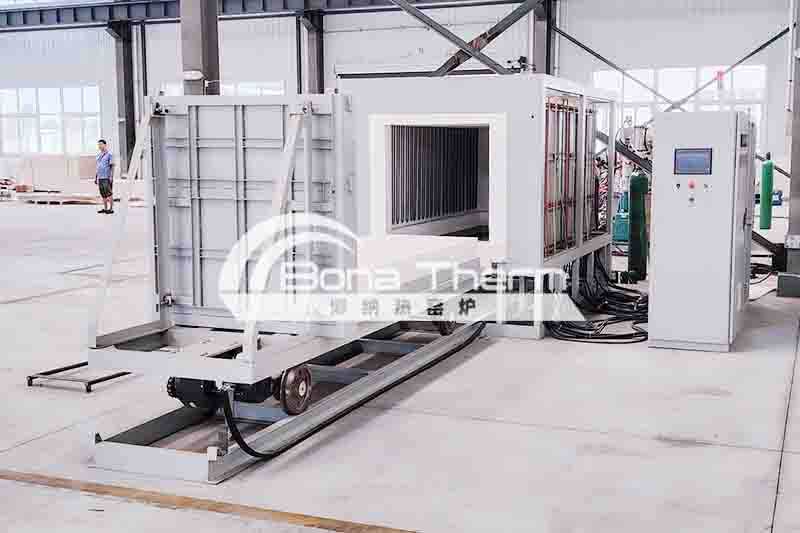

台车式热处理炉
一、核心产品优势：重载、精准、高效三位一体
1、超大空间与极限承重
台车炉专为重型工业设计，炉膛尺寸可达8m×3.5m×3.5m，甚至扩展至25m×8m×8m的超大型规格，轻松应对大型轧辊、船用曲轴、风电主轴等超重部件。
2、温度精准控制技术
宽域温度范围：覆盖650℃铝合金时效到1350℃高锰钢固溶处理；
智能分区控温：采用8-10区独立加热系统，结合PID算法与双向可控硅功率控制器，确保炉内温度均匀性≤±10℃；
毫秒级响应：全纤维炉衬升温速度达100℃/h，空炉升温至工作温度仅需1.5小时.
3、节能革命性突破
与传统砖砌炉相比，全硅酸铝纤维炉衬成为节能关键：
导热系数降低30%，热效率提升至35-40%；
重量仅为砖炉的1/10-1/205.结构轻巧且节省钢材；
余热回收技术将助燃空气预热至300℃.进一步降低能耗。

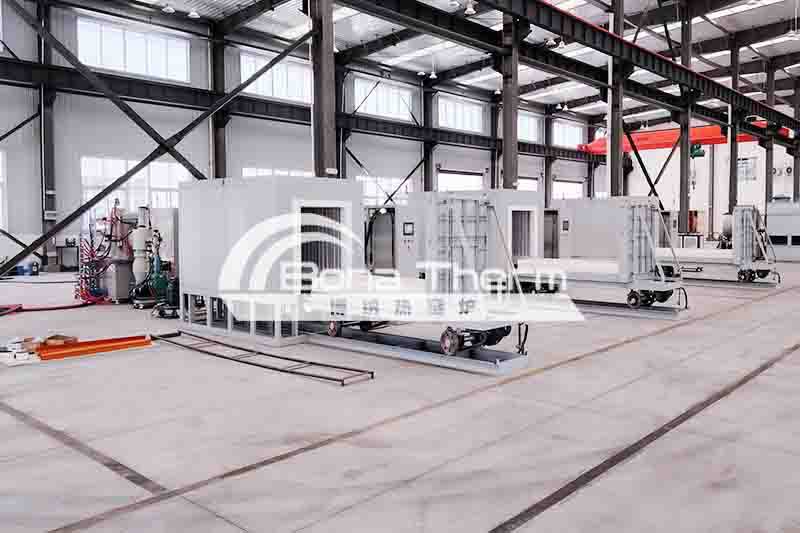

台车式热处理炉
二、前沿技术解析：从结构设计到智能控制
1、创新结构设计
复合炉衬系统：耐火纤维模块压缩容重≥210kg/m³，锚固件采用耐热钢(如1Cr13)，耐温达1260℃；
动态密封技术：炉门通过自重四连杆压紧+迷宫式钢刀密封1.台车采用双刀沙封+异形浇注料迷宫结构，杜绝热泄露；
耐热承重设计：台车车架采用鱼腹式纵横梁结构，炉底板选用耐热铸钢，保障长期重载不变形。
2、智能燃烧与控制系统
高速脉冲烧嘴：出口速度70-160m/s，实现炉内强对流，缩短加热时间20%；
三级自动化控制：西门子PLC+上位计算机+智能燃烧控制器，支持工艺曲线编程、实时存储与语音报警；
安全多重防护：熄火自动保护、燃气压力联锁、炉压闭环调控(微差压变送器监测)，确保生产零事故；

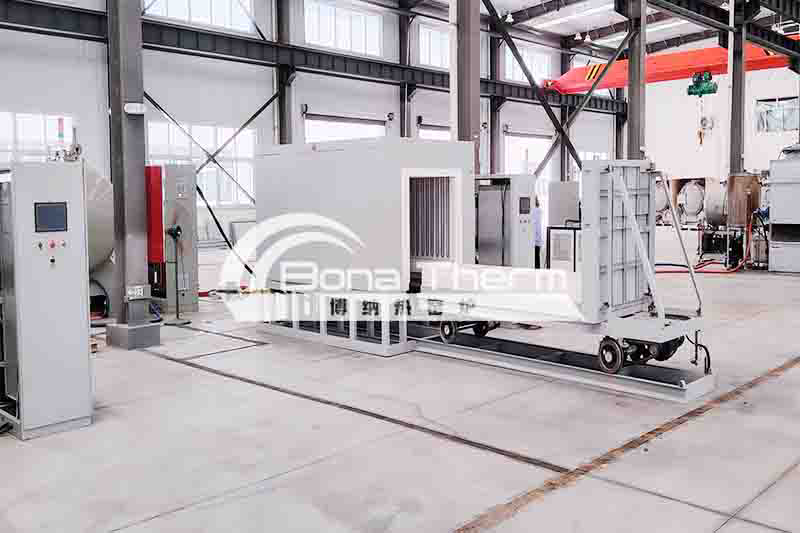

台车式热处理炉
三、应用场景全景覆盖
1、重型装备制造
用于大型铸锻件(如核电转子、风电齿轮)的退火与淬火，解决工件超大导致的传统炉无法处理难题。中国二重、东方汽轮机等企业已规模化应用；
2、汽车与航空航天
铝合金轮毂/压铸件：650℃精准时效处理，淬火转移时间5-12秒可调；
高锰钢履带板：1350℃淬火炉配液压翻转机构，实现快速入水；
3、新材料与粉末冶金
催化剂载体、磁性材料、碳纤维预浸料在1000℃ 下完成烘干烧结，纤维炉衬确保无污染；
台车式热处理炉
四、选购决策指南：关键参数
型号 | 功率（kW） | 电压（V） | 相数 | 额定温度（℃） | 炉膛尺寸 长×宽×高（mm） | 最大装载量（Kg） |
|---|---|---|---|---|---|---|
RX3-15-9 | 15 | 380 | 1 | 950 | 600×300×250 | 80 |
RX3-30-9 | 30 | 380 | 3 | 950 | 950×450×350 | 200 |
RX3-45-9 | 45 | 380 | 3 | 950 | 1200×600×400 | 400 |
RX3-60-9 | 60 | 380 | 3 | 950 | 1500×750×450 | 700 |
RX3-75-9 | 75 | 380 | 3 | 950 | 1800×900×550 | 1200 |
RX3-20-12 | 20 | 380 | 3 | 1200 | 650×300×250 | 80 |
RX3-45-12 | 45 | 380 | 3 | 1200 | 950×450×350 | 200 |
RX3-65-12 | 65 | 380 | 3 | 1200 | 1200×600×400 | 400 |
RX3-90-12 | 90 | 380 | 3 | 1200 | 1500×750×450 | 700 |
RX3-115-12 | 115 | 380 | 3 | 1200 | 1800×900×550 | 1000 |
对于重型机械厂或金属加工企业，投资一台智能化台车炉不仅可降低吨处理能耗成本40%，更能通过工艺曲线追溯系统满足航空、核电等领域的认证要求。
