产品介绍
紫铜管专用退火炉用于紫铜管的真空退火工艺，通过真空退火不仅可获得相应的晶体组织，还可获得光亮的表面，提高材料的脱气效果，从而使材料的综合性能明显提高。
作用/目的
消除加工硬化：恢复冷加工后的塑性，便于后续成型。
优化晶粒结构：均匀化组织，提高力学性能。
防止氧化：真空环境下退火避免铜管表面氧化变色。
减少氢脆风险：避免传统气氛退火中氢气可能引发的脆性

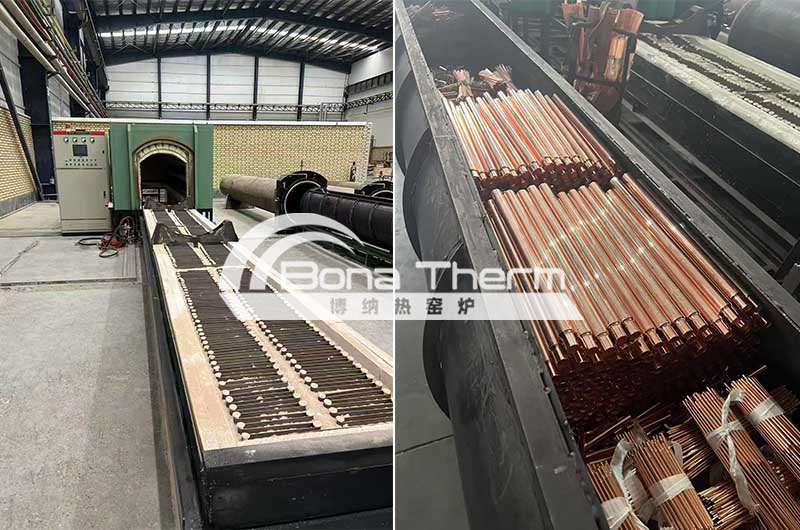

紫铜管专用退火炉细节展示
应用领域
电力行业（电缆、变压器）
制冷行业（空调、冰箱的冷凝管）
电子行业（散热器、连接器）
航空航天（高精度导管）
新能源（太阳能、电池组件）
设备应用
针对材料的高温烧结工艺保证耐热及绝缘性可靠性设计，新型电极结构避免了高温炉电极漏水现象，并且加热系统中的易损部件更便于维修和更换。
耐热性高
安全性好
维修高效
紫铜管专用退火炉主要用于
-
硬质合金
-
陶瓷（氧化锆陶瓷、氧化铝陶瓷等）
-
磁性材料
-
粉末材料
技术参数
紫铜管专用退火炉 | |
炉膛尺寸 | φ360X6400mm（直径×深度） |
最高工作温度 | 900 ℃ |
长期工作温度 | 850 ℃ |
电压及额定功率 | 380 V，三相，50Hz 248.2 KW |
温控仪表 | l 10寸液晶触摸屏，实时显示升温曲线。 l 可针对不同的产品，编制不同的工作曲线，最多可编制30条。 l 可储存过去30天的所有工作曲线，并通过USB接口导出升降温数据和曲线，方便用户查看相应数据并对比真空烧结或熔化效果，以便做出相应的工艺改进。 l 内置控温参数自整定功能。 l 真空系统控制按键写入触摸屏。 l 西门子PLC自动化控制，一键启动，根据预先设计好的工艺动作自动完成，包括设备的真空机组及加热等工艺动作。 l 双向反并联可控硅调压，对电炉温度进行精准控制，并具有限流功能。防止供电电压不稳，电流突然过大引起跳闸，烧损电气元件等。 l 具有超温报警、热电偶断裂报警，并自动切断供电电源，提供可靠保护。 |
控温精度 | ± 1 ℃ |
温度均匀性 | ± 5 ℃ |
热电偶 | l K型热电偶（监控主膛温度） l 程序控制，PID 温控连续控制 |
加热装置 | l OCr25Al5电阻丝 l 优异抗拉强度，减少高温下断裂风险 l 优异抗氧化性，减少高温氧化损耗，延长使用寿命 l 适用于惰性气体或真空退火环境，避免与紫铜发生反应。 |
炉膛 | l 第一层: 1430型多晶氧化铝陶瓷纤维，密度400kgs/m3。 l 第二层: 保温棉若干。 |
炉台 | l 炉台钢结构部分用16＃槽钢和12mm厚的A3钢板制作炉台支脚，用12＃槽钢制作炉台框架和支脚加强，用8＃角钢制作辅助斜撑，4mm厚的A3钢板制作壳体，用Φ75mm耐热不锈钢管和Φ220mm普通钢管制作散热风道，结构牢固可靠，整体强度大。 l 炉台下面各加热分区开一个散热进风口，用Φ75mm耐热不锈钢管与Φ220mm散热风机主管道连接； l 炉台上面采用4个上下分层的用耐热铸钢件制作的炉罐托举装置，下层托架直接与炉台基础链接，并带有铸钢件的炉罐防翘装置； |
台车 | l 移动炉体的外形尺寸为：长7.2米×宽1.88米×高1.56米 l 行走装置由4组Φ240mm铸钢行走轮、Φ55mm的45#材质圆钢制作成行走轴配带座轴承安装在立柱腿上，由链轮、链条、3kw制动电动机和减速机、联轴器组成驱动机构，要求行进速度5-7m/min； l 炉壳钢结构部分各段主要由12＃槽钢面对面焊接成方管制作成立柱腿、用8＃角钢制作加强筋、用厚4mmA3钢板制作外层壳体、用Φ16mm45#圆钢制作成防变形调整装置，要求结构必须坚固牢靠，整体平整度±3mm，总高度≤2.5m； l 在移动炉体顶部位于各分区的中偏后的位置，开散热风门，位置炉体在中纵线上，用Φ10mm的45#圆钢作为开、关风门的主推拉杆，靠电磁阀和气缸实现开、闭动作，并且和散热风机实现联动并入自动控制系统； l 轨道用50mm的工字轨，预先埋设在地面下。 l 行程末端配备行程开关，系统程序可自动化设定自动化程序。 |
真空炉胆 | l 双层炉胆 l 外胆(材质 309s 不锈钢-δ8) 1 只 l 内胆( 材质 321-δ5) 1 只 l 炉罐一端采用10mm的0Cr25Ni20耐热不锈钢压制封头与罐体焊接； l 炉胆里面加设通风装置，在料架的底部加装一根304不锈钢通风管，在炉口位置利用活接，利用空压气反冲。 |
进气系统 | l N2气氛保护 l 自动通气保护，设有压力报警。 |
真空系统 | l 一台2X-70旋片泵、一台抽大气2X-70机械泵、一套主阀、一套冷阱、前级阀、预抽阀、电磁压差充气阀、放气阀和真空连接管道组成； l 阀门动作全部由气缸、气动电磁阀控制完成； l 抽大气2X-70机械泵主要作用为预抽罐内粉尘、酸气、油烟和蒸汽。 l 高真空退火炉防止氧化并促进再结晶，适合高纯度紫铜管，并致力于制备高纯度、高表面质量紫铜管。 |
冷却系统 | l 炉门密封装置采用法兰片中间有水冷装置，用进口的橡胶密封圈密封， |
