产品介绍
设备介绍
BR-7QHS系列铝钎焊炉采用多项先进的专有技术，可一键自动控制或手动控制，具有安全自锁保护、故障自诊断和报警功能。
该炉在高真空下快速升温至非常均匀的温度，设备精度高、响应速度快、可靠性能好、抗干扰能力强、使用寿命长，具有优良的动态品质;且使用、操作、维修方便快捷，造型美观。
我司可提供免费打样、铝钎焊技术转移
最高温度：750℃
工作温度：≤700℃
均温性：±5℃
极限真空： 7*10-4Pa(冷态、空炉、充分烘炉后)
压升率：0.4Pa/h
不锈钢炉膛，镍铬合金加热带+高纯不锈钢
电炉构造
由主机、真空系统、充气系统、电控系统、水冷系统等组成。
1.炉体设计
主机为卧式单室结构，由炉体、炉盖、加热室组成。
炉体和炉盖为双壁水冷结构。
2.热场
● 加热室为不锈钢组成的圆筒结构，整个加热室可以作为一个结构整体单独拆卸，便于维护和修理。
3.加热系统
● 加热系统采用闭环控制系统，保证炉子有较高的控温精度和良好的跟随性;
4.电控系统
● 通过触摸屏上的组态按钮，实现对电炉的温度、真空、气路、机械动作等进行实时控制。
● 操作系统，易学易用;友善的图形化人机控制界面，可动态地实时显示工艺过程和运动状态。
● 海量存储空间且具有极大的扩展潜能，多个操作权限，每个操作权限都设有密码保护。
● 温度控制仪表：英国欧陆型工业PID信号控制器
5.真空系统
● 根据配置定制
● 真空系统有自我保护逻辑互锁系统，可避免误操作;
6. 冷却塔
7.炉外料车
/p>

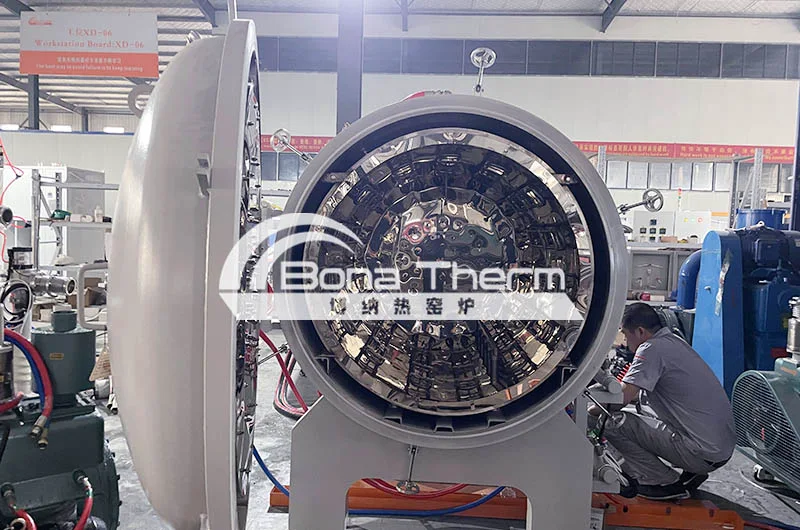

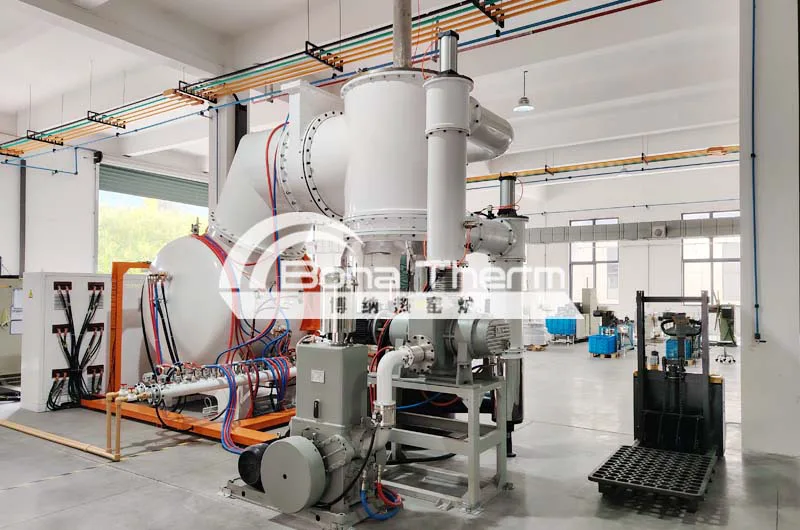

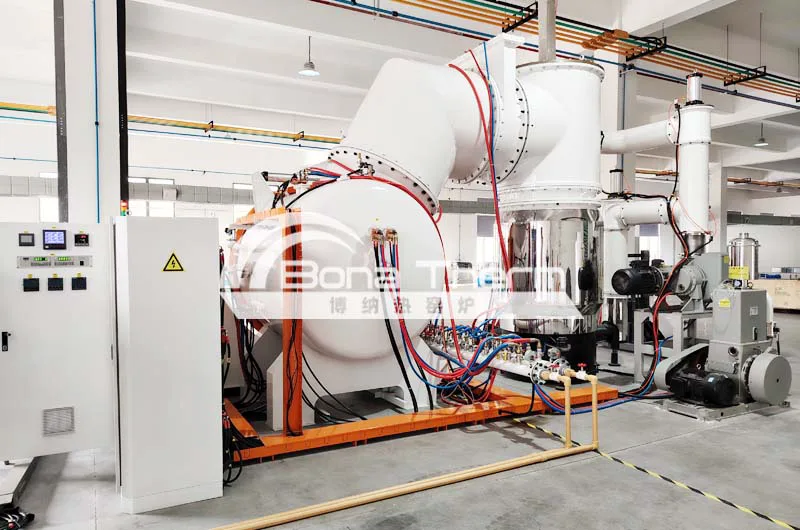

真空铝钎焊炉实拍
真空铝钎焊炉用于汽车、飞机、船舶、压缩机、空分设备、家用电器等用的换热器和电子通讯部件的真空钎焊。
设备应用
针对材料的高温烧结工艺保证耐热及绝缘性可靠性设计，新型电极结构避免了高温炉电极漏水现象，并且加热系统中的易损部件更便于维修和更换。
耐热性高
安全性好
维修高效
真空铝钎焊炉主要用于
-
硬质合金
-
陶瓷（氧化锆陶瓷、氧化铝陶瓷等）
-
磁性材料
-
粉末材料
技术参数
不同焊剂的融化温度
| 焊剂成分 | 颜色 | 熔化温度 |
|---|---|---|
| AlSi12 | 黑色 | 580℃ |
| AlSiCu | 黑色 | 480-550℃ |
| Zn98Al | 黑色 | 450℃ |
| ZnSnCu | 黑色 | 380℃ |
主要参数
控制方式 | 15寸触控屏全自动控制 |
|---|---|
有效加热区尺寸 | 根据需求定制 |
长期工作温度 | ≤700度 |
控温区域 | 根据加热区尺寸设计 |
加热速度 | 0-20度/min 可调 |
控温精度 | ≤± 1度 |
温场均匀性 | ± 5度 |
加热元件和炉膛 | 金属加热带+高纯不锈钢 |
极限真空度 | 5*10-4Pa(冷态、空炉、充分烘炉后) |
工作真空度 | 7*10-3Pa（空炉、充分烘炉后） |
不同型号的真空钎焊炉耐热钢炉膛设备参数：
| 型号 | 加热区 | 温度 | 功率 | 电源 |
|---|---|---|---|---|
| BR-QHS-223 | 200*200*300 | 750℃ | 3kW | 380V |
| BR-QHS-334 | 300*300*400 | 750℃ | 6kW | 380V |
| BR-QHS-446 | 400*400*600 | 750℃ | 12kW | 380V |
| BR-QHS-557 | 500*500*700 | 750℃ | 18kW | 380V |
| BR-QHS-669 | 600*600*900 | 750℃ | 28kW | 380V |
