产品介绍

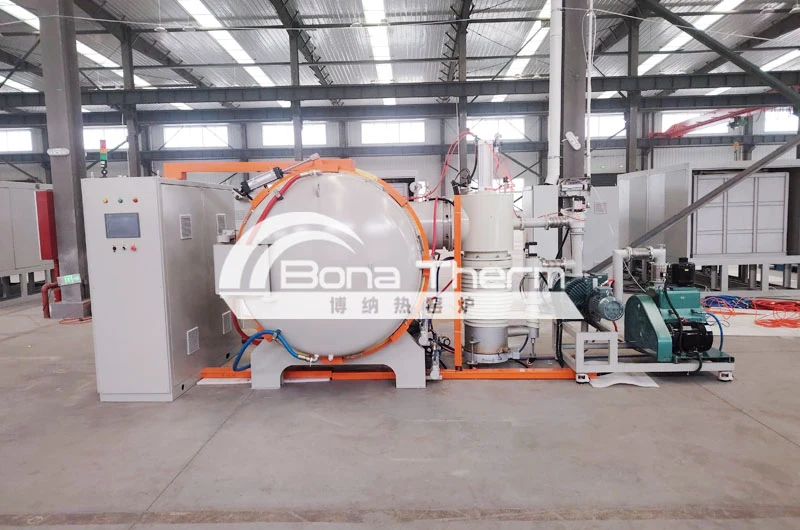

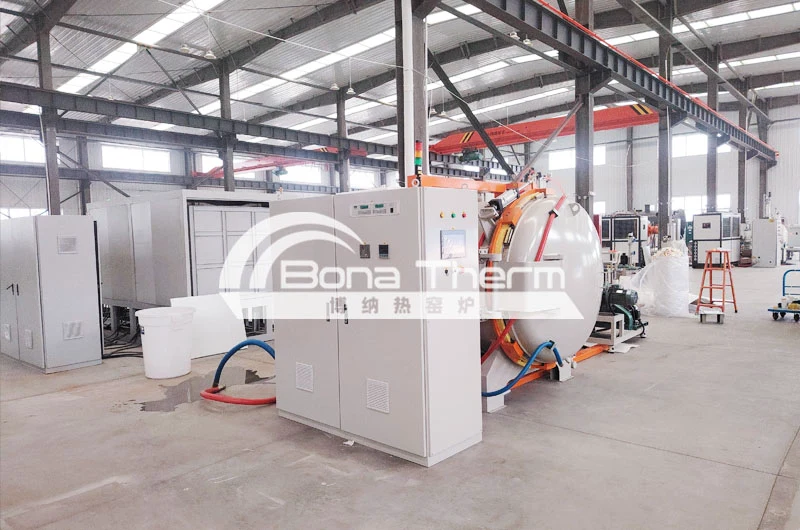

为了解决客户企业对AI液冷板的高质量需求，我公司专门研发了能够满足人工智能与高密度数据中心等行业需求的AI液冷板钎焊炉。

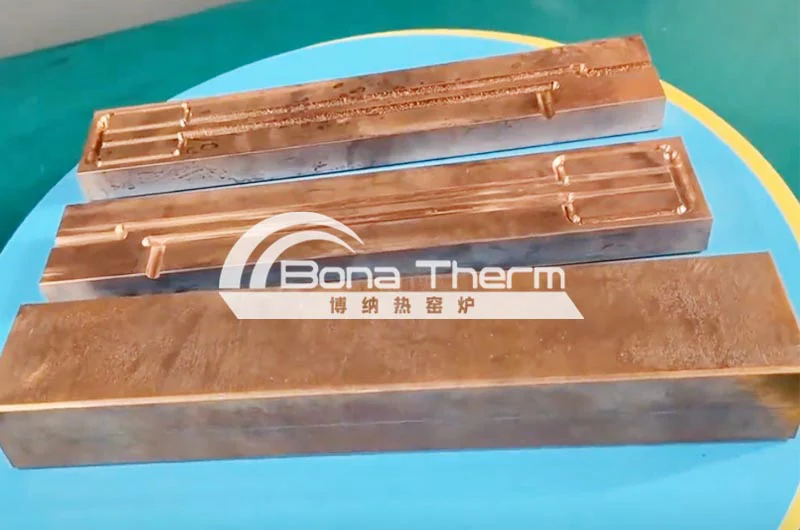

AI液冷板钎焊炉主要用于铝合金或铜基冷板的钎焊环节，AI液冷板钎焊（液冷管与接头的钎焊），是高精度钎焊+液冷制造领域，也可适用于更多人工智能、大数据中心和3C电子等行业企业。
独立液冷板要求钎焊温度高(可达1200℃以上)、焊接表面光滑、极高的密封性(≤1×10⁻⁶ Pa·m³/s，氦质谱检漏)、高剪切强度(≥60MPa)、耐压能力(≥1.5MPa)和热循环寿命长等高质量指标。一般的真空钎焊炉难以满足要求。
我公司的AI液冷板钎焊炉已经应用于知名AI和半导体企业，液冷管与接头的钎焊质量令客户满意。这标志着博纳热公司在高精度钎焊+液冷制造领域的新技术突破，期待能够为更多人工智能、大数据中心和3C电子等行业企业提供高性能真空钎焊设备和技术方案支持！
设备应用
针对材料的高温烧结工艺保证耐热及绝缘性可靠性设计，新型电极结构避免了高温炉电极漏水现象，并且加热系统中的易损部件更便于维修和更换。
耐热性高
安全性好
维修高效
液冷板真空钎焊炉主要用于
-
硬质合金
-
陶瓷（氧化锆陶瓷、氧化铝陶瓷等）
-
磁性材料
-
粉末材料
技术参数
型 号 | BR-QHM-669 | BR-QHM-8812 |
炉膛尺寸 | 600x600x900mm（宽x高 x深） | 800x800x1200mm（宽x高 x深 |
装载量 | 800kg | 1800Kg |
最高工作温度 | 1350 oC | |
长期工作温度 | ≤1300℃ | |
电压及额定功率 | 380V，三相，总功率230KW，加热功率 180kW，快冷风机15KW | |
炉壳结构 | 双层水冷炉壳。内层为SUS304抛光镜面不锈钢；外层为Q345高强度碳钢。 | |
温区 | 3温区控温；前门、后门、炉体分别单独控温。 | 4温区控温；前门、后门、炉体2段分别单独控温。 |
真空度 | 极限真空度8x10-4Pa;（空炉、冷态、净化后） 工作真空度 4x10-3Pa.(空炉、净化后，产品的放气量大小也会直接影响真空度。) | |
压升率 | ≤0.3Pa/h (充分除气后) | |
控温精度 | ± 1 oC | |
温场均匀性 | ± 3oC 温度测试点：500、700℃、850℃、1000℃、1150℃、1250℃。 （1000℃以内用K线测温；1000℃以上使用测温环测温） | |
加热速率 | <0-20 oC /分钟可调 1000oC以下，推荐升温速率<0-10 oC /分钟 1000oC--1300oC, 推荐升温速率<0-5oC/分钟 | |
快冷系统 | 氮气冷却，热交换器，功率15KW，压力2bar 快速冷却，500℃-室温，大约需要40-45分钟。 | |
热电偶 | 控温热电偶：S型 1支 超温报警热电偶：S型 1支 热电偶保护管为纯度 99.7%的刚玉管 | |
加热元件和炉膛 | 高温钼镧合金带，双压边加强处理，高温不变型 隔热屏为内4层高温钼，外4层310S耐热不锈钢 | |
温控系统 | l 温控仪表采用英国欧陆，控温精度0.1级。 l 温度控制:可编程控温仪表，PID调节，可编程50段曲线； l 功率调整器模块，数显式面板，精准调压，并具有限流功能。防止异常情况出现时，电流突然过大引起跳闸，损坏电气元件等。 l 温控仪表：线性电流输出，触发器移相触发反并联双向可控硅，精确控制温度的精度。超温和断偶报警。 l 电器元件选用施耐德、ABB等国际一线品牌，保证质量，经久耐用。 | |
人机界面（HMI） | 15寸液晶屏，可编制，512M内存，HMI内置网口，可扩展无线联网，手机APP远程操控。 | |
真空系统 | 机械泵+扩散泵+罗茨泵，均选用进口品牌。扩散泵专用启动高阀和冷阱，304不锈钢真空管道，柔性连接，复合数显式真空计 | |
气路 | 一进一出，超压电磁阀自动打开，并联机械泄压阀作为备用 | |
水冷 | 不锈钢管，耐压防爆；装有水压检测、水流检测和水温检测，声光报警 | |
进出料 | 自动料车，定制料架 | |
