真空中频感应熔炼浇铸炉

真空中频感应熔炼浇铸炉介绍

真空中频感应熔炼浇铸炉是一种用于在真空、保护气氛条件下对金属材料进行熔炼和浇铸的设备，广泛应用于高端金属材料的精密制备，如高温合金、钛合金、磁性材料、稀有金属及其合金等。

适用材料

● 高温合金(如Inconel, Hastelloy)

● 活泼金属(如钛、锆)

● 稀土金属

● 高纯铜、铝、镍等

真空中频感应熔炼浇铸炉

真空中频感应熔炼浇铸炉主要结构组成

1、真空炉体

双层水冷夹套结构

配备视镜、测温孔、送料装置等接口

2、中频感应加热系统

采用中频电源(如IGBT变频电源)，频率一般在1~30 kHz

高效能铜质感应圈，水冷系统

3、坩埚与浇铸系统

石墨、氧化铝或钼坩埚(根据金属种类)

可翻转或底注式浇铸系统

配合模具进行精密铸造

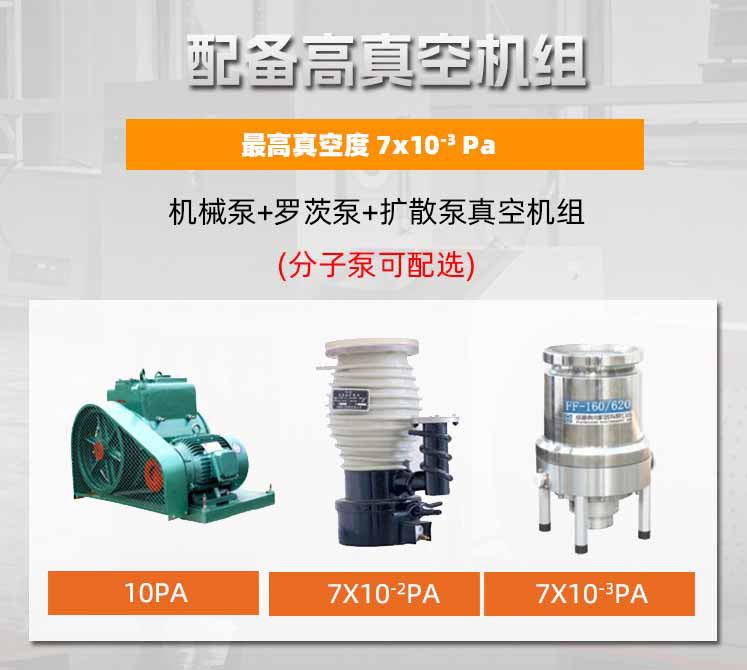

4、真空系统

粗抽+高真空系统(如旋片泵 + 罗茨泵 + 分子泵)

极限真空可达 10⁻³ ～ 10⁻⁴ Pa

真空阀门、电接点真空计等控制元件

5、控制系统

PLC + 触摸屏自动控制

可编程熔炼、升温、保温、浇铸等流程

远程监控及数据记录功能(可选)

主要功能特点

1、高纯净度熔炼环境：真空、惰性气氛防止氧化、脱气；

2、温度控制精准：适合复杂合金或高熔点金属；

3、适应性强：适合各种精密合金或功能金属铸件，可以小批量熔炼浇筑（实验型）、也可以大批量生产！

4、自动化程度高：PLC西门子控制屏、操作安全稳定；

主要技术参数展示
