2200度以上真空烧结炉有哪些类型？深入解析真空石墨炉与真空钨丝烧结炉

在高端材料制造领域，如高性能硬质合金、特种陶瓷、碳化硅、难熔金属（钼、钨、钽、铌）及其合金的制备过程中，高温真空烧结炉是不可或缺的核心设备。其中，能够稳定达到2200°C以上超高温环境的真空烧结炉，更是代表了该领域的技术顶峰。

那么，达到如此苛刻温度的真空烧结炉主要有哪些类型？它们之间有何区别？本文将重点为您解析两种主流技术：真空石墨炉和真空钨丝烧结炉。

真空石墨炉

真空钨丝炉

一、为何需要2200°C以上的超高温真空环境？

许多先进材料需要在极高的温度下，才能实现颗粒间的扩散、迁移和致密化，从而获得预期的优异性能，如高硬度、高熔点、高强度和优异的耐磨耐腐蚀性。真空环境则能有效防止材料在高温下被氧气氧化，并有助于排除烧结体中的挥发性杂质和气体，确保产品的纯度和质量。

二、两大主流技术类型详解

虽然都能达到2200°C以上，但基于加热元件的不同，超高温真空炉主要分为以下两大类，其设计和应用各有侧重。

1. 真空石墨炉

真空石墨炉采用高纯度石墨作为发热体和隔热屏的核心材料。

真空石墨炉

加热元件： 由石墨制成，通电后依靠石墨自身发热。

隔热层： 通常由多层石墨硬毡或软毡构成，有效减少热量散失，提高热效率。

工作温度： 最高工作温度通常可达2200°C ~ 2400°C。在惰性气体（如氩气）保护下，可防止石墨氧化，实现长期稳定运行。

核心特点：

优点：

成本较低： 石墨材料相对易得，加工性较好，使得设备制造成本和维护成本远低于钨丝炉。

加热速度快： 石墨热容相对较小，升温速率可以很快。

易加工成型： 可设计成多种形状（如棒状、管状、笼状），满足不同炉型的均温区需求。

缺点：

存在碳污染风险： 在高温真空环境下，石墨会轻微挥发，可能对忌碳材料（如某些特种陶瓷、钽、铌）造成污染，影响产品纯度和性能。

真空度限制： 在极高真空环境下，石墨的放气问题会更突出。

主要应用：

硬质合金烧结。

碳化硅（SiC）陶瓷反应烧结。

石墨材料的纯化与石墨化处理。

对碳污染不敏感的高温合金烧结。

2. 真空钨丝烧结炉

真空钨丝烧结炉采用金属钨作为加热和隔热材料，是追求极致纯净高温环境的解决方案。

真空钨丝烧结炉

加热元件： 由钨丝编织成的网状。

隔热层： 由多层钨钼材料组成的隔热层。利用层层反射来阻挡热辐射，实现隔热。

工作温度： 最高工作温度可轻松达到2400°C以上，甚至可达3000°C，是真正意义上的超高温设备。

核心特点：

优点：

极高的洁净度： 完全避免了碳污染，为忌碳材料提供了绝对纯净的高温环境。

极高的真空度： 金属热场放气率远低于石墨，能够获得并维持更高的真空度（如10⁻⁴ Pa及以上），有利于获得更高性能的材料。

耐高温性能极佳： 钨的熔点是所有金属中最高的（3410°C），热稳定性极好。

缺点：

造价昂贵： 钨、钼等难熔金属材料成本高昂，且加工难度大，导致设备价格非常昂贵。

机械性能脆： 钨材料在低温下脆性大，抗热震性较差，升温冷却速率需严格控制，操作和维护要求高。

重量大： 金属热场使得炉体整体更重。

主要应用：

高纯度难熔金属（钨、钼、钽、铌）及其合金的烧结与退火。

蓝宝石晶体的高温热处理。

碳化钽（TaC）、碳化铌（NbC）等高级陶瓷的烧结。

对纯度和性能有极端要求的科研与生产领域。

三、如何选择？石墨炉 vs. 钨丝炉

选择哪种类型的炉子，主要取决于您的材料体系、预算和对产品纯度的要求。

特性对比	真空石墨炉	真空钨丝炉
最高温度	1800°C - 2400°C	2000°C - 3000°C+
热场气氛	忌碳材料不可用	绝对洁净，无污染
设备成本	相对较低	相对较高
运营维护	成本较低，更换方便	成本高，操作需谨慎
升温速度	快	快
适用材料	硬质合金、非忌碳陶瓷、石墨	高纯度难熔金属、忌碳材料、蓝宝石

简单总结：

如果您的材料不怕碳污染（如硬质合金、石墨制品），且追求较高的性价比，真空石墨炉是理想选择。

如果您的材料对碳极其敏感（如纯钨、钼、钽、某些氧化物陶瓷），或需要极限的纯度和性能，且预算充足，那么真空钨丝烧结炉是您的不二之选。

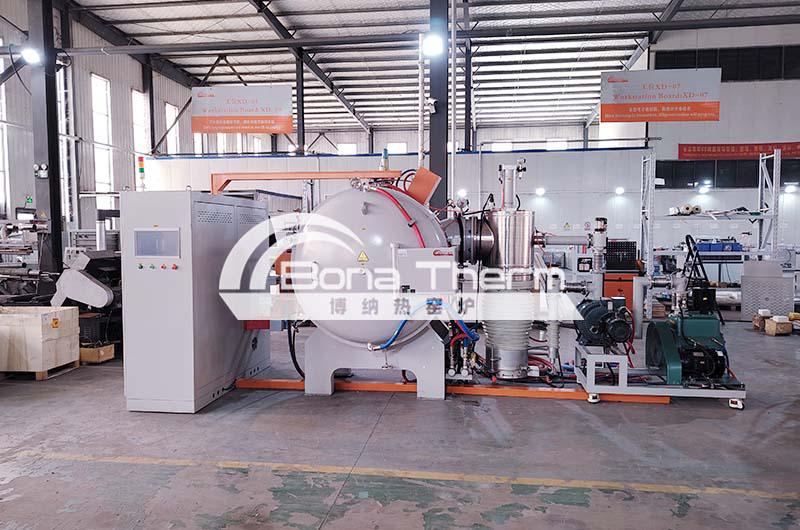

真空钨丝烧结炉设备

结论

2200°C以上的真空烧结炉是高端材料制造的“摇篮”。真空石墨炉和真空钨丝烧结炉各有其技术优势和适用场景。理解它们的根本区别——即热场材料带来的洁净度与成本的权衡——是做出正确选择的关键。

在投资设备前，务必明确自身的材料工艺需求，从而选择最适合的超高温烧结解决方案，为您的产品质量和竞争力提供坚实保障。
