管式炉能否用于CVD工艺？深度解析其可行性、局限性与专业解决方案

在材料科学、半导体研发等领域，化学气相沉积(CVD)是一种至关重要的薄膜制备技术。而管式炉作为一种常见的高温加热设备，因其结构简单、操作方便、温度均匀性好而广受欢迎。一个经常被问到的问题是：我们实验室现有的管式炉，能不能直接用来做CVD实验呢？

答案是：可以，但有严格的限制条件。 标准的管式炉经过特定的改造和配置后，确实能够实现基础的CVD功能，但它与专业的CVD系统仍存在显著差异。

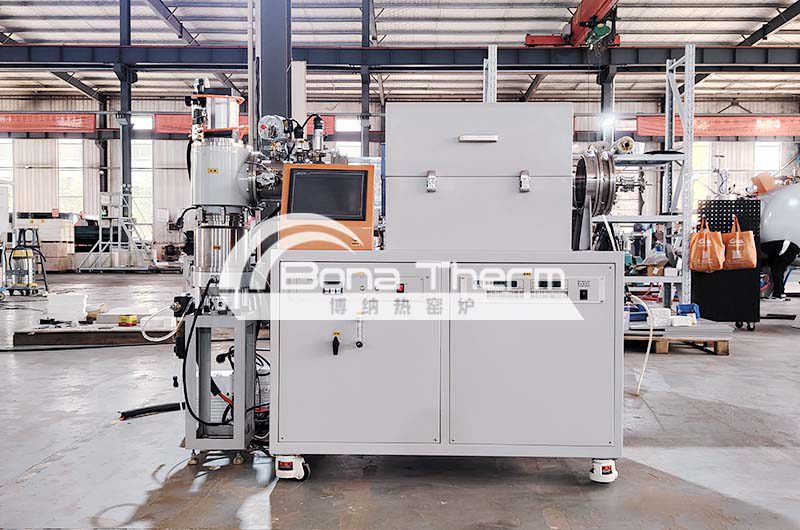

cvd管式炉设备

一、管式炉实现CVD功能的基本原理与必要条件

CVD技术的核心在于，前驱体(反应气体)在高温反应区内发生化学反应，并在衬底表面生成固态沉积物。管式炉提供了一个密闭、可控的高温环境，这为CVD反应创造了基础条件。

然而，要让一台普通管式炉胜任CVD任务，必须满足以下几个关键条件：

气路系统改造： 这是最核心的改造。普通的管式炉可能只有一个进气口和出气口。而进行CVD实验，需要精确控制多种反应气体和载气（如Ar、N₂）的流量和比例。因此，必须加装质量流量控制器（MFC） 和配套的气路管道，实现气体的稳定、精确输送。

真空与密封性： 许多CVD反应需要在低气压或特定气压下进行，以避免杂质干扰和保证薄膜质量。管式炉需要配备性能良好的真空系统（如机械泵），并且炉管两端的法兰密封必须极其可靠，防止空气倒灌。

尾气处理系统： CVD反应后的尾气可能含有有毒、腐蚀性或易燃易爆成分(如未反应的硅烷、氯化氢等)。必须加装尾气处理装置（如洗气瓶、燃烧塔），确保实验安全与环保。

合适的样品架与气流设计： 需要设计专门的样品架，确保衬底处于最佳的反应气流中，以获得均匀的薄膜沉积。

cvd气相沉积炉

二、管式炉进行CVD实验的局限性

尽管改造后可以实现功能，但用管式炉做CVD存在天然的局限性：

薄膜均匀性控制难： 管式炉通常是静态加热，反应气体在长长的炉管内扩散，容易导致炉管入口和出口处的温度、气压、气体浓度存在梯度，从而影响薄膜厚度和成分的均匀性。

工艺复杂性受限： 难以实现复杂的多步骤工艺，如快速升降温(RTP)、交替脉冲进样(Pulsed CVD)等。

安全性挑战： 对于高活性、高危险性的前驱体(如硅烷)，管式炉系统的安全防护等级通常不如专业的CVD设备。

沉积效率较低： 由于反应区域大，前驱体利用率可能不高。

管式炉做cvd设备

三、管式炉CVD vs. 专业CVD设备：如何选择？

四、结论与建议

总而言之，管式炉可以作为入门级或简易型的CVD设备来使用，特别适合预算有限、进行探索性研究的实验室。
