罐体外热式气氛炉的简介
罐体外热式气氛炉是一种先进的热处理设备，主要用于材料高温热处理、金属冶炼、陶瓷烧结、粉末冶金等领域的实验和生产过程。
罐体外热式气氛炉采用外部加热方式，具有安全可靠、节能环保、操作简便等优点，能够提供高温热处理和气氛保护，为实验和生产提供高质量、高效率的热处理环境。
罐体外热式气氛炉的组成结构
罐体外热式气氛炉主要由以下几个部分组成：
炉体：
采用优质耐高温材料制作，具有高强度、耐高温、耐腐蚀等特点，能够承受高温和高压。
加热系统：
采用先进的电加热技术，具有升温速度快、温度控制准确、操作简便等优点。
气氛控制系统：
包括气体流量计、进口气动阀、气氛分析仪等设备，能够实现气氛的精确控制和检测。

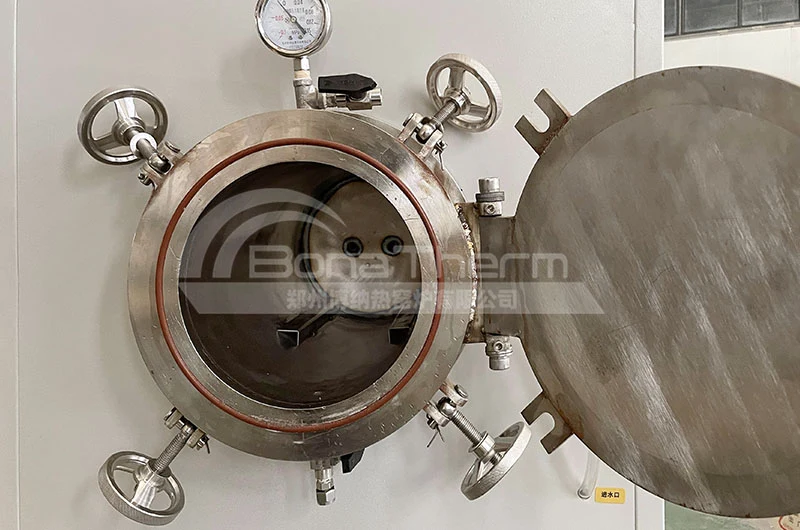

密封系统：
包括门封条和密封条，采用高强度硅胶密封材料，能够保持炉体密封性，减少热量损失和外界干扰。
冷却系统：
包括冷却风机、冷却水管道等设备，能够实现炉体快速降温。
控制系统：
包括温度控制器、计时器等设备，能够实现自动化实验和远程控制。
安全系统：
包括烟雾探测器、报警器等设备，能够保障实验安全。
支架：
设备配有稳固的支架，方便实验操作和设备稳定。
罐体外热式气氛炉的工作原理
罐体外热式气氛炉采用外部加热方式，通过加热系统产生热量，使炉体内达到所需温度。同时，气氛控制系统能够精确控制炉内气氛的成分和流量，为实验或生产提供所需的气氛环境。
此外，温度控制器能够准确控制加热温度和时间，为实验或生产提供准确的温度环境和时间控制。
罐体外热式气氛炉的特点
罐体外热式气氛炉具有以下特点：
采用外部加热方式，具有更高的热效率和更好的节能性能。
具有优良的密封性能和可靠的保温性能，能够减少热量损失和能源消耗。
具有精确的温度控制和气氛控制，能够提供高质量、高效率的热处理环境。
操作简便，能够实现自动化实验和远程控制。
采用优质耐高温材料制作，具有高强度、耐腐蚀等特点，能够长时间稳定运行。
配备稳固的支架和观察窗，方便实验操作和样品放置。
具有安全保障系统，能够保障实验安全。
罐体外热式气氛炉的应用领域
罐体外热式气氛炉广泛应用于以下领域：
材料高温热处理：
用于金属材料、非金属材料、复合材料等的高温热处理。
金属冶炼：
用于钢铁、有色金属、稀有金属等的高温熔炼、浇注等过程。
陶瓷烧结：
用于陶瓷材料的高温烧结和烧成。
粉末冶金：
用于粉末材料的烧结、熔融、合金化等过程。
其他领域：
如玻璃制造、化工催化、能源环保等领域的高温热处理实验和生产过程。
技术参数
| 序号 | 技术参数 | BR-TF1000 |
|---|---|---|
| 1 | 额定加热功率 | 40KW（±10%） |
| 2 | 设计温度 | 1000℃ |
| 3 | 长期工作温度 | ≤1000℃(此温度为验收温度) |
| 4 | 加热元件 | 北京首钢HRE丝 |
| 5 | 控温精度 | 充气时±2℃；稳定时±1℃ |
| 温度均匀性 | 1000℃时三芯热电偶检测有效工作区±5℃ | |
| 6 | 炉膛尺寸(宽×高×长) | 400 × 400 ×600mm |
| 8 | 工作压力 | ≤0.03MPa |
| 9 | 冷态极限真空度 | 7X10-3Pa（空炉并经净化） |
| 10 | 测温传感器 | K型热电偶 |
| 11 | 冷却方式 | 充气自然冷却 |
| 12 | 保护气氛 | 氧气、氮气、氩气、空气等 |
| 14 | 控制方式 | 手动/自动自由切换 |
| 15 | 炉体加热方式 | 热壁式加热（外加热） |
| 17 | 控制方式 | PLC控制+触摸屏 |
| 18 | 升温速率 | ≤10℃/min |
特殊制作：
由于工作中物料会有挥发物，为防护真空系统，特加装下面装置：
真空出气口加装百叶窗，并用冷却水进行冷却，有效过滤掉部分挥发物。
真空泵前方加装过滤罐，对挥发物进行进一步过滤凝固。过滤罐内的滤网可以定期清理。
为确保安全，顶部加装挥发物沉积箱，沉积箱两侧通水冷，顶部配有压力表，放气阀，顶盖用法兰快接方式连接。顶部沉积通路不需要使用时也可以关闭。
侧面加装一路管道，连接顶部沉积箱，安装法兰连接，阀门控制。
螺旋形电阻丝，内穿刚玉管固定，悬挂在恒温加热炉膛内，确保高发热量的同时，易于后期的维护更换。围绕APM罐体，四周加热。热场更稳定均匀。
