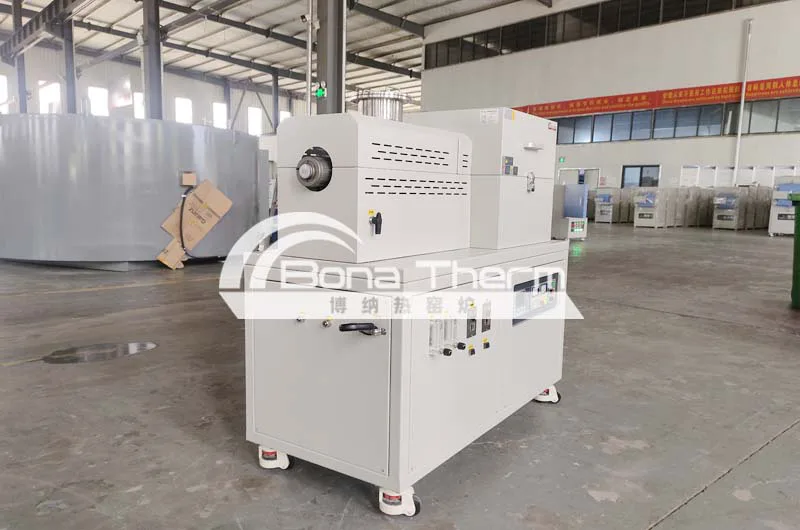

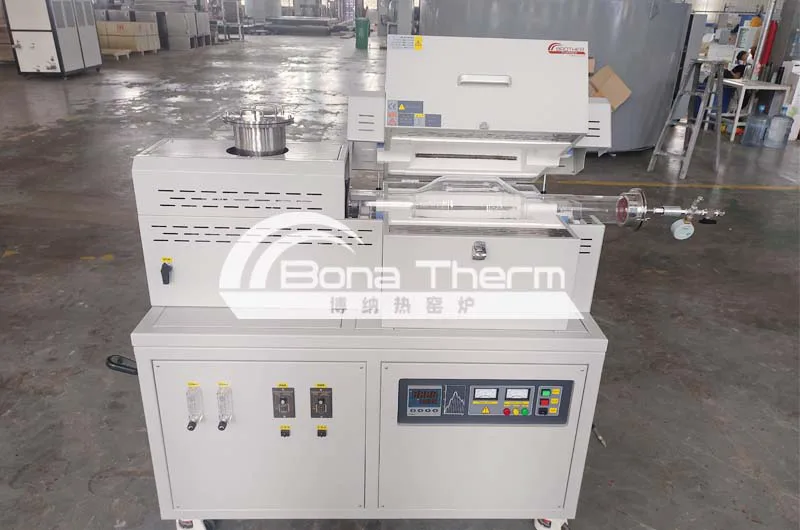

氢气管式炉结构、原理与应用详解

氢气管式炉是一种将样品放置在密闭的石英管或刚玉管中，通入氢气(或含氢气的混合气体)，在精确控制的温度曲线下进行加热处理的炉子。

核心特点：

气氛可控： 核心是能够安全地通入和维持还原性、爆炸性的氢气气氛。

高温： 通常可达1100°C - 1600°C，取决于加热元件(如硅钼棒、硅碳棒、电阻丝等)。

管式结构： 样品在管道内，与加热元件隔离，气氛纯净，便于进出料。

氢气管式炉主要应用领域

材料还原：

金属氧化物还原： 将氧化钨、氧化钼、氧化铁等还原为纯金属或低价氧化物。

粉末冶金： 制备高纯金属粉末或合金粉末。

纳米材料合成：

碳纳米管/石墨烯生长： 氢气作为载气和还原气，与碳源气体(如甲烷)一起催化生长碳材料。

晶体生长与退火：

半导体材料处理： 对GaAs、GaN等化合物半导体进行退火，改善晶体质量。

超导材料制备： 例如YBCO(钇钡铜氧)超导材料的烧结过程。

陶瓷烧结：

在一些需要还原气氛下烧结的功能陶瓷中应用。

催化研究：

催化剂的还原活化(如将氧化态贵金属催化剂还原为活性金属态)。

氢气管式炉系统关键组成部分

一个完整的氢气管式炉系统通常包括：

炉体： 核心加热部分，内置高温炉管和加热元件。

高温炉管： 通常为石英管(适用于1100°C以下)或刚玉管(氧化铝，可承受更高温度)。

气氛控制系统：

气源： 高纯氢气钢瓶(通常配备减压阀)。

质量流量控制器： 精确控制氢气(及其他混合气体，如氩气、氮气)的流量。

阀门与管路： 不锈钢或紫铜管路，确保密封性。

安全系统：

防回火装置： 安装在气体出口端，防止火焰沿管道倒灌入气瓶。

压力泄放装置/爆破片： 当管内压力异常升高时自动泄压。

气体检测报警器： 实时监测环境中氢气浓度，超标报警。

连锁保护： 通常设计为“先通气吹扫，后加热”和“先降温，后停气”的逻辑，确保炉管内始终为正压，防止空气倒吸。

温度控制系统：

热电偶： 测量炉内温度(S型、K型或B型)。

程序控温仪： 设定并控制升温、保温和降温曲线。

尾气处理装置：

点燃排放（火炬）： 将未反应的氢气在出口处安全点燃。

水封/液封瓶： 防止外部空气进入管路，同时作为压力缓冲。

氢气管式炉标准操作流程

装样与密封：

将样品放入石英/刚玉方舟中，推入炉管恒温区。

紧密安装炉管端盖，确保密封圈完好，所有接口用肥皂水检漏。

吹扫：

这是最关键的一步！ 在加热前，必须用惰性气体(如氩气、氮气)将炉管和管路内的空气完全置换干净。

通常采用大流量吹扫15-30分钟以上，确保氧含量降至极低(< 1%)。

通氢与加热：

吹扫完成后，转换为氢气，设定一个较小的稳定流量。

确认氢气在出口处被安全点燃或处理后，方可开始程序升温。

保温与反应：

在设定温度下保温，进行所需的热处理过程。

根据需要，可以调节氢气流量。

降温与停气：

程序结束后，开始降温。

在炉温降至安全温度（通常低于300°C）之前，必须保持氢气或切换为惰性气体继续流通，以防止空气进入导致热的样品被氧化甚至燃烧。

温度足够低后，可关闭氢气，继续用惰性气体吹扫一段时间。

取样：

待炉子完全冷却至室温后，方可打开端盖取出样品。

氢气管式炉优点与缺点

优点：

气氛纯净可控，还原能力强。

温度均匀，控温精准。

适用于小批量、高质量的实验研究。

结构相对简单，易于操作和维护。

缺点：

安全风险高： 氢气易燃易爆(爆炸极限4%-75%)，泄漏风险需极度重视。

运行成本高： 消耗高纯气体，特别是氢气。

不适合大批量连续生产： 通常是分批处理。

对密封性要求极高。

氢气管式炉安全警告与注意事项

严禁泄漏： 每次实验前必须严格检漏。

严禁氢氧混合： 确保吹扫彻底，绝对避免在加热时炉管内存在空气。

防止回火： 必须安装有效的防回火装置。

通风良好： 设备必须安装在通风良好的防爆通风橱或专用实验室内。

专人培训： 操作人员必须经过严格的安全和操作培训。

静电防护： 氢气环境需注意防静电，设备和人员应良好接地。

总结来说，氢气管式炉是一种功能强大但危险性也高的特种设备。它在材料研究和制备中不可或缺，但成功和安全的使用完全依赖于对原理的深刻理解、严谨的操作流程以及完备的安全防护设施。 在使用前，请务必详细阅读设备说明书，并遵循实验室的安全管理规定。
